產品概述

  SZG雙錐真空干燥機是我廠在結合國內同類產品技術所開發新一代干燥裝置，“一步”雙錐真空具備皮帶、鏈條兩級彈性聯接方式，因而設備運行平穩。特別設計的工裝，充分體現了兩支軸的良好同心，熱媒及真空系統均采用可靠的美國技術的旋轉接頭。在此基礎上，我們開發了SZG-A,它既可無級調速,又能進行恒溫控制。

  作為專業干燥設備制造廠,我們以每年百余臺服務于用戶,本廠產品從高溫導熱油為熱媒介質、中溫蒸汽及低溫熱水一應俱全。干燥粘性物料時，本廠將在罐內為您特別設計“抄板”結構或設置滾珠。

工作原理

  在密閉的夾層中通入熱能源(如熱水，低壓蒸汽或導熱油)，熱量經內殼傳給被干燥物料。
  在動力驅動下，罐體作緩慢旋轉，罐內物料不斷地混合，從而達到強化干燥的目的。
  物料處于真空狀態，蒸汽壓下降使物料表面的水份(溶劑)達到飽和狀態而蒸發了，并由真空泵及時排出回收。物料內部的水份(溶劑 )不斷地向表面滲透、蒸發、排出，三個過程不斷進行，物料在很短時間內達到干燥目的。

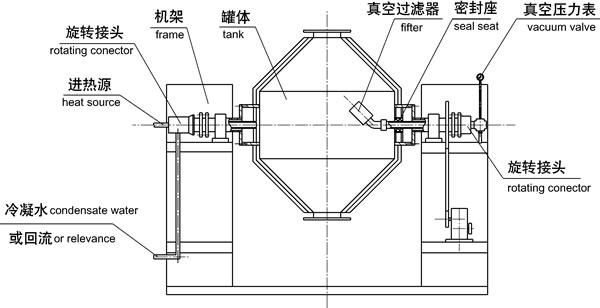

結構示意圖

應用范圍

  適用化工、制藥、食品等行業的粉狀、粒狀及纖維的濃縮、混合、干燥及需低溫干燥的物料（如生化制品等），更適用于易氧化、易揮發、熱敏性、強烈刺激、有毒性物料和不允許破壞結晶體的物料的干燥。

技術參數

項目	單位	機型
名稱	unit	100	200	350	500	750	1000	1500	2000	3000	4000	5000
總容積	L	100	200	350	500	750	1000	1500	2000	3000	4000	5000
工作容積	L	50	100	175	250	375	500	750	1000	1500	2000	2500
加熱面積	m2	1.16	1.5	2	2.63	3.5	4.61	5.58	7.5	10.2	12.1	14.1
轉速	rpm	6							5	4	4	4
功率	kw	0.75	1.1	1.5	1.5	2	3	3	4	5.5	7.5	7.5
回轉高度	mm	1810	1910	2090	2195	2500	2665	2915	3055	3530	3800	4180
整機重量	kg	825	1050	1350	1650	1800	2070	2250	3000	4500	5350	6000
罐內設計壓力	mpa	-0.09～0.096
夾層設計壓力	mpa	0.3

  電機可根據客戶要求選配調速電機，轉速為0～6rpm；以上技術參數物料比重按0.6g/cm3計算，如超過，定貨時需提出；用戶如需壓力容器證書，定貨時需提出；物料如為易燃易爆性，定貨時以實驗數據為準。

產品特點

油加熱時，采用自動恒溫控制，可以干燥生化制品和礦物原料，溫度可在20～160℃之間。
熱效率高，比一般烘箱提高2倍以上。
間接加熱，物料不會被污染，符合"GMP" 要求。設備維修操作簡便，易清洗。

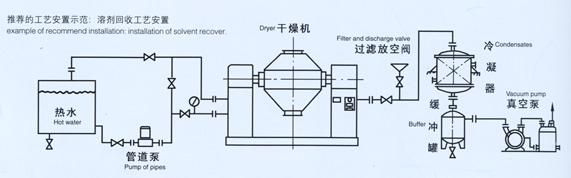

推薦的工藝安置示范：溶劑回收工藝安置

安裝示意圖

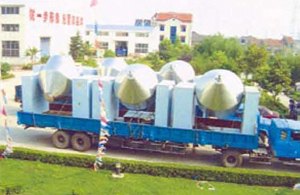

東北制藥總廠八臺SZG-4500裝車發運。

珠海聯邦制藥有限公司訂購的4臺SZG-8000裝車發運。

雙錐回轉真空干燥機制作現場。

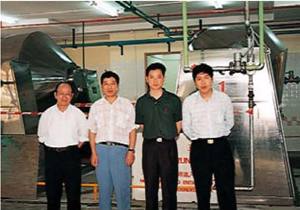

香港天廚味精廠調試現場。
