  箱式沸騰干燥機又稱臥式流化床干燥機，江蘇振興干燥在長期應用過程中進行了不斷的改進、提高，在木削粉行業得到了廣泛的應用。

【詳細說明】

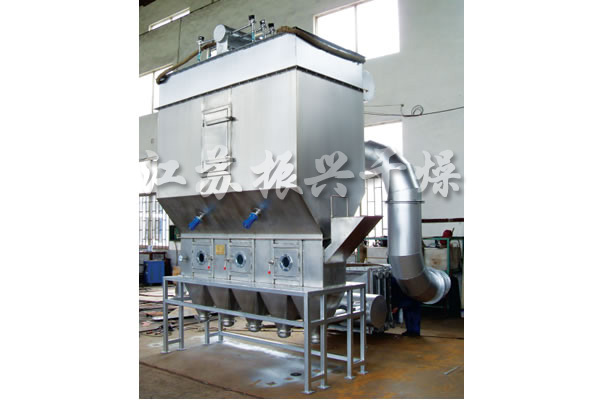

木削粉專用XF-80B沸騰干燥機

一、概述：

箱式沸騰干燥機又稱臥式流化床干燥機，江蘇振興干燥在長期應用過程中進行了不斷的改進、提高，在木削粉行業得到了廣泛的應用。

工作原理為經熱風爐加熱后的150℃左右的熱風由鼓風機吹入流化床熱風室內，經閥板分配均勻地進入床體內，從加料器進入的濕物料被熱風吹起形成流化狀態；由于熱風與物料充分接觸，因此在較短時間內就可干燥。從床體的一端進入，經過約三^鐘的“沸騰”干燥，物料可自動從床體的另一端流出，完成干燥。

二、技術參數：



型號	床層有效尺寸 （mm）	裝機功率 （KW）	煤耗量（kg/h） （熱值5500 kcal/kg）	風量 （m3/h）	干燥能力 （水kg/h）	產量 （kg/h）
XF-80B	5000×400	48	100	9000	80～120	約1000

三、操作參數

1、物料：木屑粉；

2、初水份：10%；

3、終水份：5%；

4、熱源：煤或木材；

5、進風溫度：120～150℃；

6、產量：1000kg/h左右；

7、材質：流化床床板為不銹鋼，其余均為碳鋼制作。

三、設備特點：

1、物料適應性廣，能適應各種不同的顆粒及粉末干燥；

2、流化床為箱式結構，沸騰床部分安裝有4個帶視鏡的快開清洗門，方便操作人員控制干燥過程及便于設備快速清洗；

3、內置式脈沖布袋除塵，濾袋采用抗靜電纖維制作，并采用脈沖自動除塵，特別適用于對細顆粒及粉狀物料的干燥；

4、進、出料方便，勞動強度低；

5、干燥時間短，且干燥均勻、徹底，設備結構簡單，方便清洗；占地面積小，操作簡單，符合現代化生產要求。

四、設備配置：

4.1干燥主機：

名稱：沸騰干燥機

型號：XF-80B

材質：床板不銹鋼，其余Q235

有效尺寸：5000×400mm

附件：進、出料口

4.2內置除塵系統：

名稱：內置式除塵器

形式：高壓脈沖

型號：GMC-120

材質：主體Q235、布袋為防靜電針刺氈

附件：氣包、脈沖電磁閥及控制儀

4.3空氣過濾器:

名稱：空氣過濾器

規格：初、中效

材質：外框Q235

4.4 熱源系統：

名稱：熱風爐

型號：JRF5-40

材質：內膽20G，其余Q235

輔機：煙氣引風機,3Kw、牛角除塵器及排煙管（約8m）

4.5 鼓風機

型號：4-72-5A  15KW；風壓3000～3200Pa；風量：約9000m3/h

材質：Q235-A

4.6引風機：

型號：9-26-6.3A  30KW；風壓5900～6000Pa；風量：9400～11000m3/h

材質：Q235-A

4.7管道系統：

熱風管、排風管道： Q235A，外表清理，油漆處理

4.8電控系統：

柜體材質：碳鋼噴塑

儀表：主要元器件為正泰

功率控制顯示、運行指示燈顯示、進風溫度顯示、出風溫度顯示
